在生命科學、材料研究、電子工業及高端制造領域，超低溫環境（-150℃至-196℃） 是實現樣本長期保存、材料特性測試、精密元件處理的關鍵條件。依靠傳統壓縮機制冷難以企及如此深冷溫區，液氮（LN?,
-196℃）憑借其的制冷能力成為冷源。然而，將液氮安全、高效、精準地引入超低溫箱，并實現溫度的穩定受控，離不開一套精心設計的連接系統和智能溫度控制儀的協同工作。本文將深入解析這一核心低溫脈絡的構建原理與實踐要點。

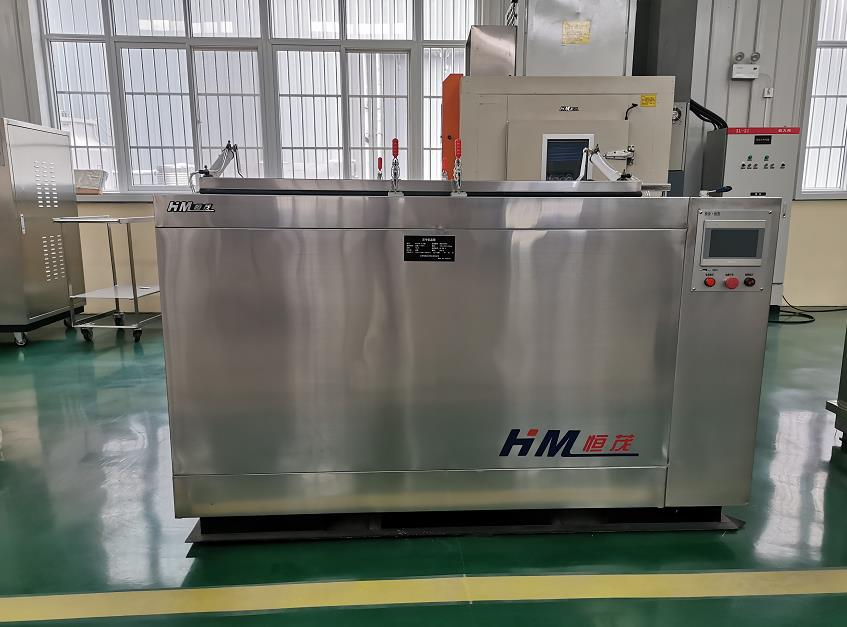

一、 液氮源：系統的“心臟”
液氮通常儲存在專用的真空絕熱杜瓦罐中。根據使用頻率和消耗量，可選擇不同容量的杜瓦罐（如30L, 50L,
100L, 200L, 500L或更大儲槽）。關鍵特性包括：
-
真空絕熱： 大限度減少液氮蒸發損失。
-
壓力構建/泄放閥： 允許少量液氮汽化建立罐內微正壓（通常<2
bar），便于液氮在壓力驅動下流出；同時防止壓力過高。
-
液相閥： 用于提取液態氮的主要出口。
-
氣相閥： 用于提取氣態氮或連接壓力構建系統。
二、 核心連接：液氮輸送的“血管”
將液氮從杜瓦罐安全、低損耗地輸送到超低溫箱內部，是系統的關鍵環節：
-
真空絕熱傳輸管路：
-
材料： 采用不銹鋼真空絕熱軟管（VIP
Hose） 或硬質真空絕熱管道。其核心結構為內管（輸送液氮）、外管、以及兩者之間抽至高真空的空間（有時填充多層絕熱材料），有效隔絕外部熱量侵入，顯著減少液氮在傳輸途中的汽化。
-
連接器： 兩端使用專用的低溫快速接頭（通常為母頭插杜瓦罐液相閥，公頭插超低溫箱入口），確保連接方便、密封可靠、操作安全（防止凍傷），并盡量減少連接時的冷量損失和空氣進入導致的結冰。接頭材質通常為不銹鋼或黃銅。
-
坡度要求： 管路應盡量保持從杜瓦罐到低溫箱入口的連續下坡（至少1%坡度），利用重力輔助液氮流動，防止氣阻形成“氣鎖”阻礙液體流動。
-
超低溫箱液氮接口：
三、 液氮進入箱體：制冷發生的“末梢”
液氮進入超低溫箱后，根據箱體設計和控溫需求，主要有兩種方式實現制冷：
-
直接噴射/霧化制冷（常見于需要快速降溫或溫度極低的箱體）：
-
噴嘴/噴射器： 液氮通過精密設計的噴嘴或噴射器，以細小液滴或霧狀形式直接噴入箱內工作室或特定的冷風循環通道。
-
快速汽化吸熱： 液滴/霧滴與箱內相對較熱的空氣或物體表面接觸，瞬間劇烈汽化，吸收大量熱量（汽化潛熱高達199
kJ/kg），使箱內溫度急劇下降。
-
優點： 降溫速度極快，可達-196℃甚至更低（通過減壓）。
-
挑戰： 箱內溫度均勻性相對較難控制；濕度極低（接近0%）；直接噴射可能導致局部過冷或樣本凍傷風險；消耗量通常較大。
-
間接制冷 - 通過蒸發器盤管（常見于需要更穩定、均勻溫度控制的箱體）：
-
蒸發器盤管： 液氮被引入安裝在箱內（通常在后壁風道內）或緊鄰箱體的蒸發器（熱交換器）盤管中。
-
間接熱交換： 液氮在盤管內流動并吸收管外熱量而汽化。箱內空氣（或載冷劑）被風機強制循環，流經冰冷的盤管表面被冷卻，然后均勻吹入工作室。
-
優點： 箱內溫度更均勻、穩定；避免液氮直接接觸樣本或工作空間，減少凍傷風險；濕度控制相對容易；液氮消耗相對更經濟。
-
挑戰： 降溫速度通常慢于直接噴射；系統結構稍復雜。
四、 大腦與神經：溫度控制儀的精準調控
溫度控制儀是整個系統的智能核心，負責感知、決策、執行，確保箱內溫度精確穩定在設定點：
-
信號感知（“神經末梢”）：
-
高精度溫度傳感器： 通常采用鉑電阻溫度計（Pt100,
Pt1000） 或 T型熱電偶，它們能在超低溫下保持較好的線性度和精度。傳感器被策略性地布置在箱內關鍵位置（如靠近樣本處、回風口、出風口），實時監測實際溫度。
-
信號傳輸： 傳感器信號通過屏蔽導線傳送至溫度控制儀。
-
智能決策（“大腦”）：
-
核心算法（PID控制）： 控制儀的核心是比例-積分-微分（PID） 控制算法。它持續計算設定溫度（SP）與實際溫度（PV）之間的偏差（Error）。
-
比例(P)： 輸出與當前偏差成比例的動作（偏差大，輸出大）。
-
積分(I)： 輸出與偏差隨時間的累積值成比例的動作（消除穩態誤差）。
-
微分(D)： 輸出與偏差變化的速率成比例的動作（預測趨勢，抑制超調）。
-
參數整定： 針對超低溫箱的熱惰性和液氮制冷的強效性，PID參數（P,
I, D值）需要仔細整定，以實現快速響應、小超調、無靜差的高精度穩定控制。
-
高級功能： 現代控制器還具備設定點編程（多段升降溫程序）、數據記錄、通訊接口（RS485,
Ethernet, USB）、報警管理等功能。
-
執行控制（“神經指令”）：
五、 實用連接要點與安全保障
-
選型匹配：
-
確保杜瓦罐容量、輸出壓力滿足超低溫箱的液氮消耗需求（特別是降溫階段的峰值需求）。
-
真空絕熱管的內徑、長度需匹配流量要求，過長或過細會增加流動阻力。
-
電磁閥、接頭必須明確標注適用于液氮（LN?）和超低溫工況。
-
溫度控制儀的量程、精度、控制算法（特別是PWM能力）必須滿足應用要求。
-
安裝規范：
-
絕熱： 所有液氮管路（包括閥門、接頭）必須全程良好絕熱（使用專用低溫保溫材料包裹），減少冷量損失和結霜/凝露。
-
坡度： 嚴格保證管路從杜瓦罐到低溫箱入口的連續下坡。
-
固定： 管路需妥善固定，避免晃動、扭曲、重壓。
-
通風： 確保杜瓦罐放置區域和超低溫箱周圍通風良好，防止氮氣積聚導致缺氧風險。安裝氧氣監測報警儀是強烈推薦的安全措施。
-
接地： 所有設備良好接地，防靜電。
-
安全閥與排氣：
-
操作與維護：
-
預冷： 初次使用或長期停用后，連接好管路，先稍微打開杜瓦罐閥門，讓少量液氮緩慢流入管路和箱體蒸發器進行預冷，避免熱沖擊。
-
防泄漏： 定期檢查管路、接頭、閥門是否有泄漏（聽嘶嘶聲、觀察結霜異常點）。使用專用檢漏液（低溫適用）。
-
防冰堵： 確保管路密封良好，防止?jié)窨諝膺M入并在低溫處結冰堵塞。如果發生輕微冰堵，可用干燥氮氣吹掃。
-
閥門維護： 低溫電磁閥的閥芯密封材料在長期冷熱循環下可能老化，需按說明書定期檢查或更換。
結語：構建可靠深冷環境的系統工程
將超低溫箱、溫度控制儀與液氮源安全高效地連接并實現精準控溫，是一項融合了低溫工程、流體力學、自動控制與安全防護的系統工程。真空絕熱管路是輸送液氮的生命線，精密的電磁閥是實現流量微調的執行者，而智能溫度控制儀則是整個系統的大腦，通過先進的PID算法和PWM技術，將看似“粗獷”的液氮制冷轉化為細膩穩定的超低溫環境。理解其連接原理、選型要點和操作規范，并嚴格遵守安全準則，是確保設備長期穩定運行、保障人員安全、實現科研與生產目標的關鍵所在。這套精密的“低溫脈絡”，默默支撐著前沿科技在深冷世界的探索與應用。
